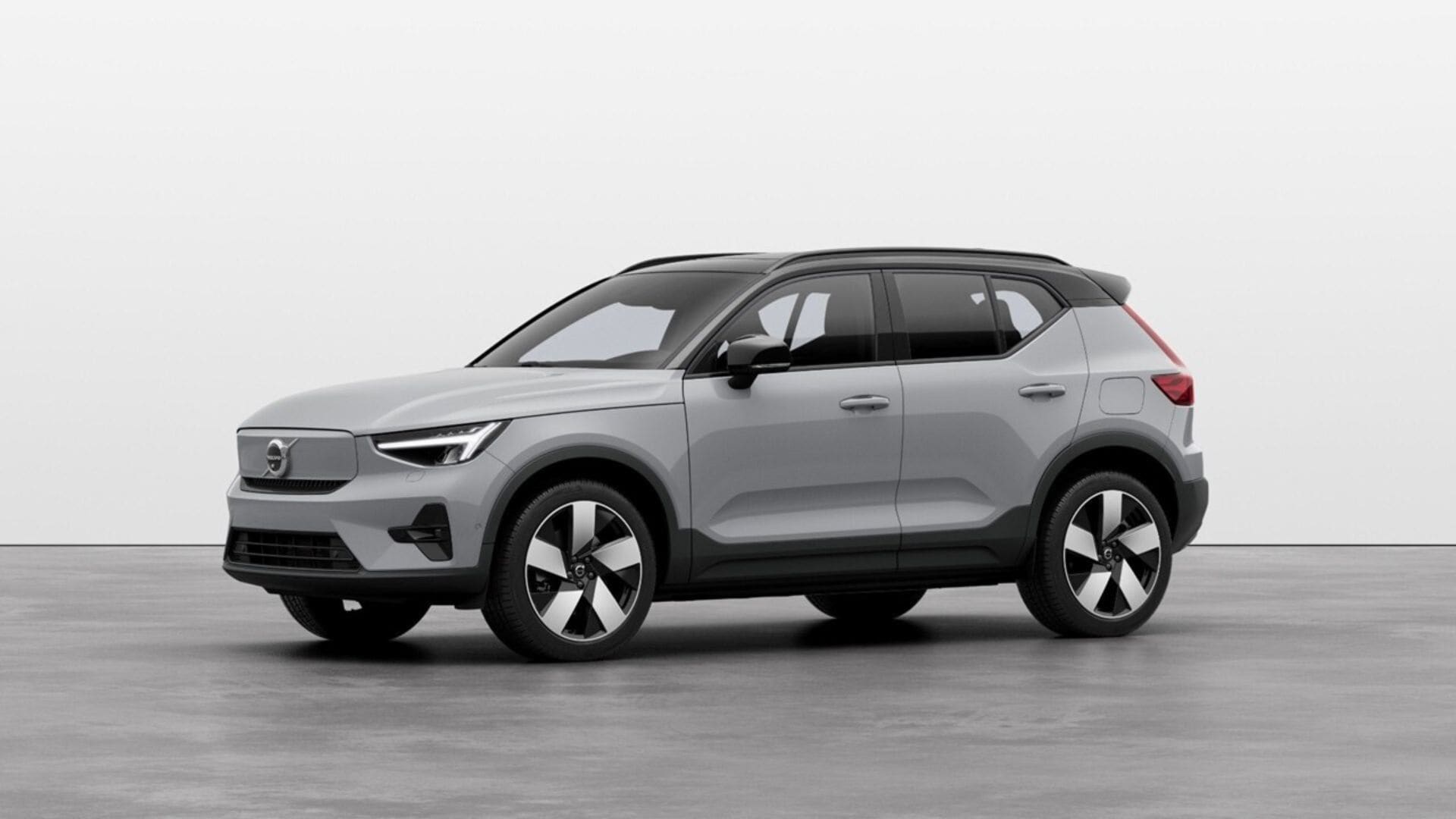

Reparación coche eléctrico Volvo XC40 Recharge
El Volvo XC40 Recharge se basa en una arquitectura eléctrica desarrollada sobre la plataforma CMA adaptada a propulsión eléctrica. Este modelo puede configurarse con un único motor eléctrico en el eje delantero o trasero, o con dos motores en versiones de tracción total (AWD), lo que introduce una complejidad adicional en la gestión del sistema.
El sistema de alto voltaje está compuesto por un paquete de baterías de gran capacidad, inversores independientes para cada motor en versiones AWD, y un conjunto de unidades de control que gestionan el flujo energético. Entre estas unidades destacan el BMS, la unidad de control del tren motriz eléctrico y los módulos de control térmico.
Toda la arquitectura se encuentra interconectada mediante redes CAN de alta velocidad y sistemas de comunicación avanzados, lo que permite una supervisión constante del estado del sistema eléctrico y una respuesta inmediata ante cualquier anomalía.
Estructura interna del paquete de baterías y gestión energética
La batería del Volvo XC40 Recharge está compuesta por módulos de celdas de ion-litio distribuidos en una estructura integrada en el chasis. Cada módulo incluye sensores de temperatura y voltaje que permiten al BMS monitorizar el estado de cada celda.
El sistema de gestión de batería se encarga de equilibrar las celdas, controlar la carga y descarga, y gestionar la seguridad del sistema. La estabilidad del conjunto depende directamente de la uniformidad entre módulos y de la eficiencia del sistema de refrigeración.
El circuito de refrigeración líquida mantiene la temperatura dentro de un rango óptimo, evitando sobrecalentamientos que puedan afectar al rendimiento o provocar degradación prematura. Este control es especialmente relevante en condiciones de carga rápida o conducción exigente.
Funcionamiento del inversor y control de motores eléctricos
En el XC40 Recharge, cada motor eléctrico dispone de su propio inversor, encargado de transformar la corriente continua de la batería en corriente alterna trifásica. Este sistema permite gestionar la entrega de potencia de forma independiente en cada eje en versiones AWD.
La modulación de la corriente se realiza mediante electrónica de potencia avanzada, utilizando transistores IGBT controlados por señales PWM. La sincronización entre motores es clave para garantizar una tracción equilibrada y una conducción estable.
Durante la frenada regenerativa, el sistema invierte el flujo energético, permitiendo recuperar energía y devolverla a la batería. Este proceso está limitado por la capacidad de absorción del sistema y las condiciones térmicas.
Averías habituales en el Volvo XC40 Recharge
En el uso real, el XC40 Recharge puede presentar fallos relacionados con la batería, el sistema de carga, la electrónica de potencia y la gestión térmica. Uno de los problemas más habituales es la descompensación de celdas dentro del paquete de baterías.
También se detectan fallos en sensores de temperatura o voltaje, que generan datos incoherentes en el BMS. Esto puede activar modos de protección o limitar el rendimiento del vehículo.
En versiones AWD, pueden aparecer desincronizaciones entre los motores o fallos en uno de los inversores, afectando al reparto de potencia y al comportamiento dinámico.
Síntomas progresivos de fallo en el sistema eléctrico
Los síntomas suelen aparecer de forma gradual. Inicialmente, el conductor puede notar una ligera reducción en la autonomía o cambios en la respuesta del acelerador.
Con el tiempo, pueden aparecer mensajes de error relacionados con el sistema eléctrico o la batería. En fases más avanzadas, el vehículo puede activar modos de funcionamiento degradado, limitando la potencia o la velocidad.
En situaciones críticas, el sistema puede impedir el arranque o desconectar el circuito de alto voltaje como medida de seguridad.
Diagnóstico electrónico avanzado en sistemas Volvo eléctricos
El diagnóstico en el Volvo XC40 Recharge requiere herramientas específicas capaces de acceder a la arquitectura electrónica del vehículo. No es suficiente una lectura básica de errores, ya que muchos fallos requieren análisis detallado en tiempo real.
En talleres especializados como Autoreparaciones Sánchez, se utilizan equipos que permiten monitorizar el estado de cada módulo de batería, analizar temperaturas, verificar la comunicación entre inversores y evaluar el comportamiento del sistema de propulsión.
Este nivel de diagnóstico es fundamental para identificar con precisión el origen del problema y diferenciar entre fallos puntuales y degradaciones estructurales.
Procesos técnicos en la reparación del sistema de alto voltaje
La reparación comienza con la desconexión segura del sistema de alto voltaje, siguiendo los protocolos específicos del fabricante. Este proceso incluye la verificación de ausencia de tensión antes de cualquier intervención.
Una vez aislado el sistema, se procede a la inspección de los componentes afectados. En la batería, puede ser necesario realizar un balanceo de celdas o sustituir módulos específicos.
En los inversores, la reparación puede implicar la sustitución de componentes electrónicos internos o del módulo completo, dependiendo del nivel de daño.
Diferencia entre fallo puntual y degradación estructural
Un fallo puntual puede estar relacionado con un sensor defectuoso, un conector dañado o un componente específico. Este tipo de avería suele tener una solución directa.
Por otro lado, una degradación estructural implica un deterioro progresivo del sistema, especialmente en la batería o en la electrónica de potencia. Este tipo de problema afecta a la eficiencia, la autonomía y la estabilidad del vehículo.
La identificación correcta de estos escenarios es clave para determinar el tipo de intervención necesaria.
Relación con sistemas auxiliares y comportamiento global
El sistema eléctrico del XC40 Recharge está integrado con otros sistemas del vehículo, como la climatización, la dirección asistida y los sistemas de asistencia a la conducción.
Un fallo en el sistema de alto voltaje puede afectar a estos sistemas, generando síntomas adicionales. Por ejemplo, una caída de tensión puede provocar errores en la dirección asistida o en sistemas de estabilidad.
Esto requiere un enfoque de diagnóstico global, teniendo en cuenta todas las interacciones entre sistemas.
Verificación tras reparación y estabilidad en uso real
Tras la reparación, es imprescindible realizar pruebas en condiciones reales que incluyan conducción, carga y descarga, y monitorización de parámetros críticos.
Estas pruebas permiten confirmar que el sistema funciona correctamente y que no existen fallos residuales. El comportamiento del vehículo debe ser estable y coherente.
La validación final garantiza la fiabilidad del sistema eléctrico y su capacidad para mantener el rendimiento en el uso diario.
Gestión térmica integral y control dinámico de temperatura
En el Volvo XC40 Recharge, la gestión térmica se plantea como un sistema completamente integrado que afecta directamente al rendimiento, la autonomía y la seguridad del vehículo. No se trata únicamente de refrigerar la batería, sino de mantener en equilibrio térmico todos los elementos del sistema de alto voltaje: batería, inversores, motores eléctricos y sistema de carga.
El circuito de refrigeración líquida incorpora múltiples ramificaciones, válvulas de control y sensores que permiten adaptar el flujo térmico según la demanda. Este sistema puede priorizar la refrigeración de la batería durante la carga rápida o centrarse en los inversores durante fases de alta entrega de potencia.
Cuando se produce una pérdida de eficiencia en este sistema, ya sea por fallo de bomba, degradación del refrigerante o problemas en válvulas de control, comienzan a aparecer síntomas progresivos. Entre ellos destacan limitaciones de potencia bajo carga sostenida, reducción en la velocidad de carga y comportamiento irregular en la gestión energética.
El análisis de estos fallos requiere monitorización en tiempo real de múltiples puntos térmicos, comparando la respuesta del sistema en diferentes condiciones. En entornos especializados como Autoreparaciones Sánchez, este tipo de diagnóstico permite detectar anomalías que no generan códigos de error directos.
Fallos en el sistema de carga y comportamiento del cargador embarcado
El sistema de carga del XC40 Recharge combina carga en corriente alterna mediante el cargador embarcado (OBC) y carga rápida en corriente continua. El OBC es responsable de la conversión de energía en carga AC, gestionando parámetros críticos como tensión, intensidad y temperatura.
Uno de los fallos más habituales en este componente es la degradación de sus elementos internos, especialmente en vehículos que realizan ciclos de carga frecuentes. Condensadores, módulos de potencia y circuitos electrónicos pueden deteriorarse con el tiempo.
Los síntomas iniciales incluyen interrupciones en la carga, reducción de velocidad o incompatibilidad con determinados puntos de recarga. En fases más avanzadas, el sistema puede dejar de aceptar carga en corriente alterna.
En carga rápida, el sistema puede limitar la potencia si detecta temperaturas elevadas o desequilibrios en la batería. Estas limitaciones forman parte de las estrategias de protección del sistema y deben diferenciarse de fallos reales.
El diagnóstico debe evaluar la interacción entre el OBC, el BMS y el sistema térmico, así como la integridad de los conectores y líneas de alimentación.
Sistema de contactores de alto voltaje y secuencia de activación
El XC40 Recharge incorpora contactores que gestionan la conexión del sistema de alto voltaje. Estos componentes permiten aislar la batería cuando el vehículo está apagado y activar el circuito de forma controlada durante el arranque.
Con el uso, los contactores pueden sufrir desgaste debido a los arcos eléctricos generados en cada ciclo de activación. Este desgaste provoca aumento de resistencia, calentamiento y posibles fallos intermitentes.
Los síntomas incluyen dificultad en la activación del sistema, mensajes de error relacionados con el alto voltaje o desconexiones inesperadas. En algunos casos, el vehículo puede no completar la secuencia de arranque.
La verificación requiere analizar el comportamiento de los contactores en tiempo real, midiendo tiempos de respuesta y caídas de tensión. La solución habitual es la sustitución del módulo completo para garantizar la fiabilidad.
Fallos de aislamiento y control de seguridad eléctrica
El control del aislamiento es uno de los pilares de seguridad en el Volvo XC40 Recharge. El sistema monitoriza continuamente posibles fugas de corriente hacia la carrocería, lo que podría suponer un riesgo eléctrico.
Las causas más habituales incluyen humedad en conectores, deterioro del cableado de alto voltaje o fallos internos en componentes como motores o batería. Cuando se detecta una fuga, el sistema activa protocolos de seguridad.
Estos protocolos pueden incluir la desconexión del sistema de alto voltaje, la limitación del funcionamiento o la inmovilización completa del vehículo. Este comportamiento es una medida preventiva.
El diagnóstico requiere medir resistencias de aislamiento en distintas partes del sistema, identificando el punto exacto de la fuga. Este proceso es técnico y requiere equipamiento específico.
Sensores y coherencia de datos en redes de comunicación
El XC40 Recharge utiliza una red compleja de sensores que proporcionan información constante a las unidades de control. Entre los más relevantes se encuentran sensores de corriente, voltaje, temperatura y posición.
Cuando uno de estos sensores presenta lecturas incoherentes, el sistema puede interpretar condiciones fuera de rango y activar limitaciones innecesarias. Esto se traduce en pérdida de potencia, errores de carga o comportamiento irregular.
Además, la comunicación entre módulos mediante redes CAN y sistemas de alta velocidad puede verse afectada por interferencias o fallos de sincronización. Esto genera errores múltiples y dificulta el diagnóstico.
El análisis de la coherencia de datos es fundamental para identificar estos problemas. En entornos técnicos especializados, se utilizan herramientas que permiten visualizar la comunicación entre módulos y detectar inconsistencias en tiempo real.
Intervenciones sobre motores eléctricos y sincronización en AWD
En versiones con tracción total, el XC40 Recharge incorpora dos motores eléctricos que deben trabajar de forma sincronizada. Cualquier desviación en el funcionamiento de uno de ellos puede afectar al comportamiento global del vehículo.
Los fallos más habituales incluyen desgaste de rodamientos, problemas de aislamiento o errores en sensores de posición. Estos problemas pueden provocar ruidos, vibraciones o pérdida de eficiencia.
La desincronización entre motores puede generar irregularidades en la entrega de par, especialmente en aceleraciones o cambios de carga. Esto afecta tanto a la conducción como a la eficiencia energética.
La intervención requiere análisis individual de cada motor y su inversor asociado, verificando parámetros de funcionamiento y sincronización.
Estrategias de protección y modos de funcionamiento degradado
El XC40 Recharge incorpora múltiples estrategias de protección diseñadas para preservar la integridad del sistema eléctrico. Estas estrategias se activan cuando se detectan anomalías en parámetros críticos.
Entre ellas se incluyen reducción de potencia, limitación de velocidad, desactivación de carga rápida o bloqueo del sistema. Estas medidas evitan daños mayores, pero requieren análisis detallado para identificar su origen.
El estudio de estos modos degradados permite interpretar el comportamiento del vehículo y orientar el proceso de diagnóstico. No siempre indican una avería grave, pero sí una condición fuera de los valores normales.
Integración con sistemas auxiliares y comportamiento global
El sistema eléctrico del XC40 Recharge está completamente integrado con otros sistemas del vehículo, como la climatización, la dirección asistida y los sistemas de asistencia a la conducción.
Un fallo en el sistema de alto voltaje puede afectar a estos sistemas, generando síntomas adicionales que complican el diagnóstico. Por ejemplo, una caída de tensión puede provocar errores en sistemas de estabilidad o asistencia.
Por ello, el análisis debe realizarse desde una perspectiva global, teniendo en cuenta todas las interacciones entre sistemas.
Validación en condiciones reales tras la reparación
Una vez finalizada la reparación, es imprescindible validar el funcionamiento del vehículo en condiciones reales. Esto incluye pruebas de conducción, ciclos de carga y descarga, y monitorización de parámetros críticos.
Durante estas pruebas se evalúa la estabilidad térmica, la respuesta del sistema y la ausencia de errores. Esto permite confirmar que la intervención ha sido efectiva.
El comportamiento final del sistema debe ser estable, sin limitaciones inesperadas ni anomalías, garantizando la fiabilidad del vehículo en el uso diario y su capacidad para mantener el rendimiento a lo largo del tiempo.
