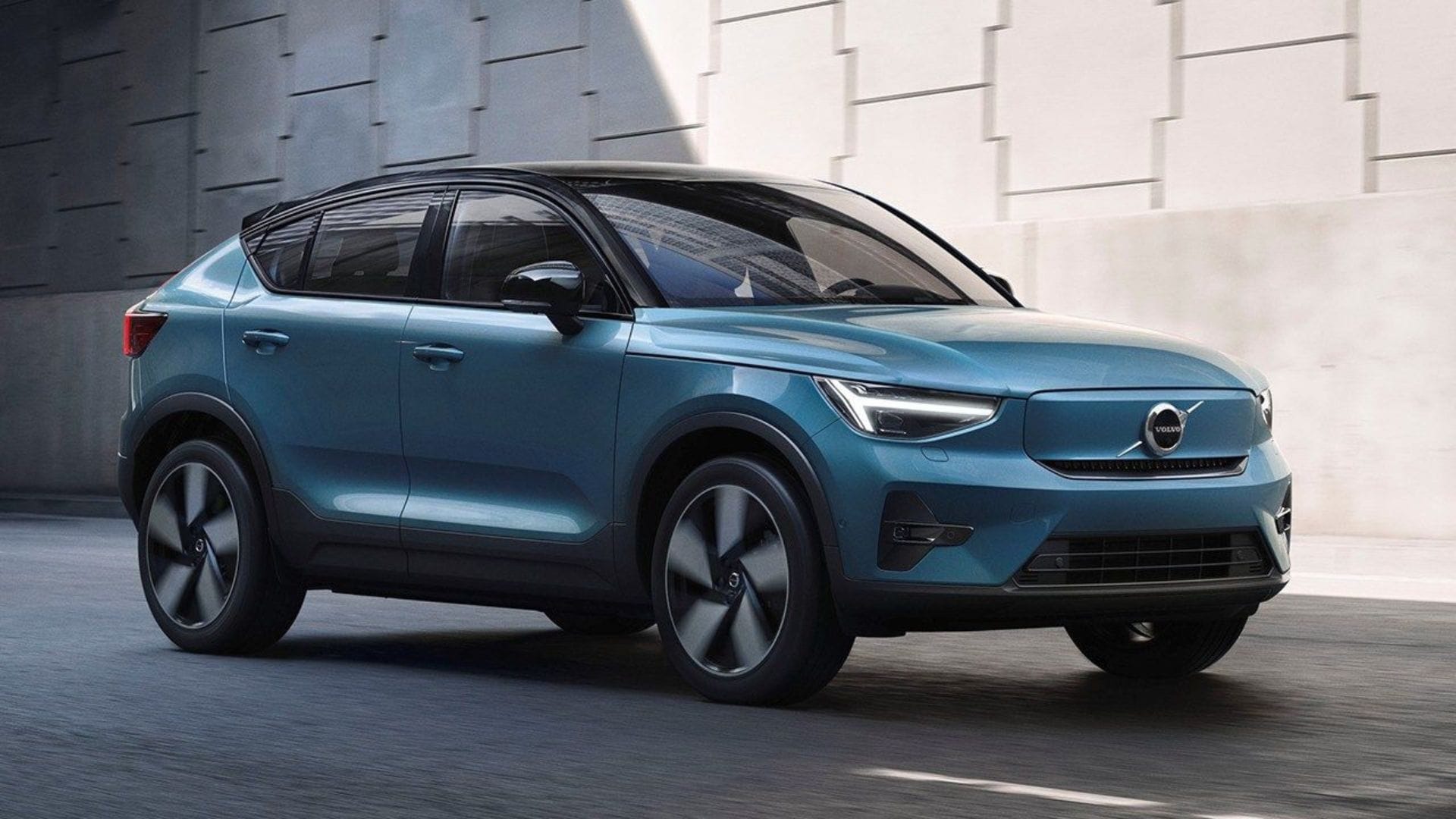

Reparación coche eléctrico Volvo C40 Recharge
El Volvo C40 Recharge comparte base tecnológica con el XC40 Recharge, apoyándose en la plataforma CMA adaptada a propulsión eléctrica. Este modelo se ofrece en configuraciones de un solo motor (tracción trasera en versiones más recientes) y en variantes con doble motor (AWD), donde cada eje dispone de su propio sistema de propulsión independiente.
El sistema de alto voltaje está compuesto por un paquete de baterías de gran capacidad, inversores dedicados para cada motor en versiones AWD, y un conjunto de unidades de control que gestionan el flujo energético. Entre estas unidades destacan el BMS, la unidad de control del tren motriz eléctrico, el sistema de gestión térmica y los módulos de control de carga.
Toda la arquitectura se basa en una red de comunicación de alta velocidad que integra buses CAN y sistemas más avanzados, permitiendo una supervisión constante del estado del sistema y una reacción inmediata ante cualquier desviación.
Estructura interna de la batería y comportamiento energético
La batería del Volvo C40 Recharge está compuesta por módulos de celdas de ion-litio integrados en una estructura rígida bajo el suelo del vehículo. Cada módulo dispone de sensores de temperatura y voltaje que permiten al BMS controlar en tiempo real el estado de cada sección.
El sistema de gestión de batería regula la carga y descarga, mantiene el equilibrio entre celdas y supervisa la seguridad del conjunto. El equilibrio interno es clave para evitar pérdidas de capacidad o activación de limitaciones de potencia.
El sistema de refrigeración líquida permite mantener una temperatura homogénea en todo el paquete de baterías, evitando puntos calientes que puedan acelerar la degradación. Este sistema es especialmente relevante en condiciones de carga rápida o conducción exigente.
Funcionamiento del inversor y control de motores eléctricos
En el Volvo C40 Recharge, cada motor eléctrico está gestionado por su propio inversor, encargado de convertir la corriente continua de la batería en corriente alterna trifásica. Este proceso se realiza mediante electrónica de potencia avanzada, utilizando transistores IGBT controlados mediante modulación PWM.
En versiones AWD, la coordinación entre los inversores es fundamental para garantizar un reparto equilibrado de potencia entre ejes. Esta sincronización permite optimizar la tracción, la estabilidad y la eficiencia del vehículo.
Durante la frenada regenerativa, el sistema invierte el flujo energético, permitiendo recuperar energía y devolverla a la batería. Este proceso está condicionado por la capacidad de absorción de la batería y su estado térmico.
Averías habituales en el Volvo C40 Recharge
En el uso real, el C40 Recharge puede presentar fallos relacionados con la batería, la electrónica de potencia, el sistema de carga y la gestión térmica. Uno de los problemas más habituales es la descompensación de celdas dentro del paquete de baterías.
También se detectan fallos en sensores de temperatura o voltaje, que generan datos incoherentes en el BMS. Esto puede activar modos de protección o limitar el rendimiento del vehículo.
En versiones con doble motor, pueden aparecer fallos en uno de los inversores o desincronización entre motores, lo que afecta al comportamiento dinámico del vehículo.
Síntomas progresivos de fallo en el sistema eléctrico
Los síntomas suelen aparecer de forma gradual. Inicialmente, el conductor puede notar una ligera pérdida de autonomía o cambios en la respuesta del acelerador.
A medida que el fallo evoluciona, pueden aparecer mensajes de error relacionados con el sistema eléctrico o la batería. En fases más avanzadas, el vehículo puede activar modos de funcionamiento degradado.
En situaciones críticas, el sistema puede impedir el arranque o desconectar el circuito de alto voltaje como medida de seguridad.
Diagnóstico electrónico avanzado en sistemas Volvo eléctricos
El diagnóstico en el Volvo C40 Recharge requiere herramientas específicas capaces de acceder a la arquitectura electrónica del vehículo. No es suficiente con una lectura básica de errores, ya que muchos fallos requieren análisis en tiempo real.
En talleres especializados como Autoreparaciones Sánchez, se emplean equipos que permiten monitorizar el estado de los módulos de batería, analizar temperaturas, verificar la comunicación entre inversores y evaluar el comportamiento del sistema de propulsión.
Este tipo de diagnóstico es fundamental para identificar con precisión el origen del problema y diferenciar entre fallos puntuales y degradaciones progresivas.
Procesos técnicos en la reparación del sistema de alto voltaje
La reparación comienza siempre con la desconexión segura del sistema de alto voltaje, siguiendo los protocolos establecidos. Este proceso incluye la verificación de ausencia de tensión antes de cualquier intervención.
Una vez aislado el sistema, se procede a la inspección de los componentes afectados. En el caso de la batería, puede ser necesario realizar un balanceo de celdas o sustituir módulos específicos.
En los inversores, la reparación puede implicar la sustitución de componentes internos o del conjunto completo, dependiendo del nivel de daño.
Diferencia entre fallo localizado y degradación estructural
Un fallo localizado puede estar relacionado con sensores defectuosos, conectores dañados o módulos específicos. Este tipo de avería suele resolverse con intervenciones puntuales.
Por otro lado, una degradación estructural implica un deterioro progresivo del sistema, especialmente en la batería o en la electrónica de potencia. Este tipo de problema afecta a la eficiencia, la autonomía y la estabilidad del vehículo.
La correcta identificación de estos escenarios es clave para aplicar una reparación adecuada.
Relación con sistemas auxiliares del vehículo
El sistema eléctrico del C40 Recharge está integrado con otros sistemas del vehículo, como la climatización, la dirección asistida y los sistemas de asistencia a la conducción.
Un fallo en el sistema de alto voltaje puede afectar a estos sistemas, generando síntomas adicionales. Por ejemplo, una caída de tensión puede provocar errores en sistemas de estabilidad o asistencia.
Esto requiere un enfoque de diagnóstico global, teniendo en cuenta todas las interacciones entre sistemas.
Verificación tras reparación y comportamiento en uso real
Tras la reparación, es imprescindible realizar pruebas de funcionamiento en condiciones reales. Estas incluyen ciclos de carga y descarga, pruebas en carretera y monitorización de parámetros críticos.
Estas verificaciones permiten confirmar que el sistema funciona correctamente y que no existen fallos residuales. El comportamiento del vehículo debe ser estable y predecible.
La validación final garantiza la fiabilidad del sistema eléctrico y su capacidad para mantener el rendimiento en el uso diario.
Gestión térmica inteligente y control de temperatura en tiempo real
En el Volvo C40 Recharge, la gestión térmica no solo tiene una función de refrigeración, sino que forma parte activa de la estrategia de eficiencia energética del vehículo. El sistema está diseñado para equilibrar las necesidades térmicas de la batería, los inversores y los motores eléctricos, adaptándose constantemente a las condiciones de uso.
El circuito de refrigeración líquida incorpora múltiples sensores y actuadores que permiten modular el flujo de refrigerante en función de la carga, la temperatura ambiente y la demanda de potencia. Este sistema puede incluso interactuar con el sistema de climatización del habitáculo para optimizar la gestión térmica global.
Cuando se producen fallos en este sistema, como pérdida de caudal, fallos en válvulas de control o degradación del refrigerante, aparecen síntomas progresivos. Entre ellos destacan limitaciones de potencia en conducción sostenida, reducción en la velocidad de carga y aumento de temperatura en determinados módulos.
El diagnóstico de estos problemas requiere un análisis dinámico, monitorizando temperaturas en distintos puntos del sistema y evaluando la capacidad de disipación térmica. En entornos técnicos especializados como Autoreparaciones Sánchez, este tipo de análisis permite detectar desviaciones que no generan códigos de error directos.
Fallos en el sistema de carga y comportamiento del cargador embarcado
El sistema de carga del Volvo C40 Recharge combina la carga en corriente alterna mediante el cargador embarcado (OBC) y la carga rápida en corriente continua. El OBC convierte la corriente alterna en continua, gestionando parámetros críticos como tensión, intensidad y temperatura.
Uno de los fallos más habituales es la degradación de componentes internos del OBC, especialmente en vehículos que realizan cargas frecuentes. Condensadores, módulos de potencia y circuitos electrónicos pueden deteriorarse con el tiempo.
Los síntomas iniciales incluyen interrupciones en la carga, reducción de velocidad o incompatibilidad con determinados puntos de recarga. En fases más avanzadas, el sistema puede dejar de aceptar carga en corriente alterna.
En carga rápida, el sistema puede limitar la potencia si detecta temperaturas elevadas o desequilibrios en la batería. Estas limitaciones forman parte de las estrategias de protección del sistema y deben diferenciarse de fallos reales.
El diagnóstico implica verificar la comunicación entre el OBC, el BMS y el sistema térmico, así como comprobar la integridad de los conectores y líneas de alimentación.
Sistema de contactores de alto voltaje y secuencia de activación
El C40 Recharge incorpora contactores que permiten activar y desactivar el sistema de alto voltaje de forma segura. Estos componentes son esenciales para controlar el flujo energético desde la batería hacia el sistema de propulsión.
Con el tiempo, los contactores pueden sufrir desgaste debido a los arcos eléctricos generados en cada ciclo de activación. Este desgaste provoca aumento de resistencia, calentamiento y posibles fallos intermitentes.
Los síntomas incluyen dificultad en la activación del sistema, mensajes de error relacionados con el alto voltaje o desconexiones inesperadas durante la conducción. En algunos casos, el vehículo puede no completar la secuencia de arranque.
La verificación requiere analizar el comportamiento de los contactores en tiempo real, midiendo tiempos de respuesta y caídas de tensión. La solución suele implicar la sustitución del módulo completo.
Fallos de aislamiento y control de seguridad eléctrica
El control del aislamiento es fundamental en el Volvo C40 Recharge. El sistema monitoriza constantemente posibles fugas de corriente hacia la carrocería, activando protocolos de seguridad cuando detecta anomalías.
Las causas más habituales incluyen humedad en conectores, deterioro del cableado o fallos internos en componentes como motores o batería. Cuando se detecta una fuga, el sistema puede desconectar el circuito de alto voltaje o impedir el arranque del vehículo.
Este comportamiento es una medida preventiva diseñada para evitar riesgos eléctricos. El diagnóstico requiere medir la resistencia de aislamiento en distintas partes del sistema, identificando el punto exacto de la fuga.
Este proceso es complejo y requiere equipamiento especializado, así como conocimiento profundo de la arquitectura eléctrica del vehículo.
Sensores críticos y coherencia de datos en redes de comunicación
El Volvo C40 Recharge utiliza una red de sensores que proporcionan información constante a las unidades de control. Entre ellos destacan sensores de corriente, voltaje, temperatura y posición.
Cuando uno de estos sensores falla o proporciona datos incoherentes, el sistema puede interpretar condiciones fuera de rango y activar limitaciones innecesarias. Esto se traduce en pérdida de potencia, errores de carga o comportamiento irregular.
Además, la comunicación entre módulos mediante redes CAN y sistemas de alta velocidad puede verse afectada por interferencias o fallos de sincronización. Esto genera errores múltiples y dificulta el diagnóstico.
El análisis de la coherencia de datos es clave para identificar estos problemas. En talleres especializados, se utilizan herramientas que permiten visualizar la comunicación entre módulos y detectar inconsistencias.
Intervenciones sobre motores eléctricos y sincronización en AWD
En versiones con tracción total, el C40 Recharge incorpora dos motores eléctricos que deben trabajar de forma sincronizada. Cualquier desviación en el funcionamiento de uno de ellos puede afectar al comportamiento global del vehículo.
Los fallos más habituales incluyen desgaste de rodamientos, problemas de aislamiento o errores en sensores de posición. Estos problemas pueden provocar ruidos, vibraciones o pérdida de eficiencia.
La desincronización entre motores puede generar irregularidades en la entrega de potencia, especialmente en aceleraciones o cambios de carga.
La intervención requiere análisis individual de cada motor y su inversor asociado, verificando parámetros de funcionamiento y sincronización.
Estrategias de protección y modos de funcionamiento degradado
El Volvo C40 Recharge incorpora múltiples estrategias de protección que se activan cuando se detectan anomalías en el sistema eléctrico. Estas estrategias buscan preservar la integridad de los componentes.
Entre ellas se incluyen reducción de potencia, limitación de velocidad, desactivación de carga rápida o bloqueo del sistema. Estas medidas pueden aparecer de forma progresiva.
El análisis de estos modos degradados permite identificar el origen del problema y orientar la reparación. No siempre indican una avería grave, pero sí una condición fuera de los parámetros normales.
Integración con sistemas auxiliares y comportamiento global
El sistema eléctrico del C40 Recharge está completamente integrado con otros sistemas del vehículo, como la climatización, la dirección asistida y los sistemas de asistencia a la conducción.
Un fallo en el sistema de alto voltaje puede afectar a estos sistemas, generando síntomas adicionales. Por ejemplo, una caída de tensión puede provocar errores en sistemas de estabilidad o asistencia.
Por ello, el diagnóstico debe realizarse desde una perspectiva global, teniendo en cuenta todas las interacciones entre sistemas.
Validación en condiciones reales tras la reparación
Una vez finalizada la reparación, es imprescindible validar el funcionamiento del vehículo en condiciones reales. Esto incluye pruebas de conducción, ciclos de carga y descarga y monitorización de parámetros críticos.
Durante estas pruebas se evalúa la estabilidad térmica, la respuesta del sistema y la ausencia de errores. Esto permite confirmar que la intervención ha sido efectiva.
El comportamiento final del sistema debe ser estable, sin limitaciones inesperadas ni anomalías, garantizando la fiabilidad del vehículo en el uso diario y su capacidad para mantener el rendimiento a lo largo del tiempo.
